اجزای تشکیلدهنده تیرچه صنعتی چیست؟ بررسی کامل ساختار تیرچه
تیرچه صنعتی یکی از اجزای مهم در اجرای سقف تیرچه و بلوک است که از ترکیب اجزای فولادی و بتن تشکیل میشود. کیفیت هر یک از این اجزا و نحوه اتصال آنها به یکدیگر، در عملکرد تیرچه و کیفیت نهایی سقف اهمیت دارد.
در یک تیرچه صنعتی خرپایی، بخش فولادی به شکل یک خرپای سهبعدی ساخته میشود و معمولاً از میلگردهای کششی پایینی، میلگرد بالایی و میلگردهای عرضی یا زیگزاگ تشکیل شده است. این خرپا در بخش پایینی داخل بتن پاشنه قرار میگیرد.
در این مقاله بررسی میکنیم که تیرچه صنعتی از چه اجزایی تشکیل شده، هر بخش چه وظیفهای دارد و هنگام خرید تیرچه باید به چه مشخصاتی توجه کرد.
تیرچه صنعتی چیست؟
تیرچه صنعتی نوعی تیرچه پیشساخته خرپایی است که برای استفاده در سیستم سقف تیرچه و بلوک تولید میشود.
در فرآیند تولید صنعتی، اجزای فولادی تیرچه بهصورت کنترلشده و با تجهیزات مخصوص ساخته و به یکدیگر متصل میشوند و سپس بخش پایینی خرپا در بتن پاشنه قرار میگیرد.
استاندارد ملی 2909-1 با عنوان «سقفهای تیرچه بلوک – خرپای تیرچه و تیرچه خرپایی» به مشخصات و روشهای آزمون این محصولات میپردازد.
همچنین نشریه ۵۴۳ با عنوان «دستورالعمل طراحی و اجرای سقفهای تیرچه و بلوک» ضوابط مرتبط با طراحی، تولید، اجرا و کنترل کیفیت سیستم سقف تیرچه و بلوک را پوشش میدهد.
اجزای اصلی تیرچه صنعتی
بهطور کلی، تیرچه صنعتی خرپایی از بخشهای زیر تشکیل میشود:
- میلگردهای کششی پایینی
- میلگرد بالایی
- میلگردهای عرضی یا زیگزاگ
- میلگردهای تقویتی در صورت نیاز طراحی
- میلگردهای کمکی اتصال در موارد موردنیاز
- بتن پاشنه
- اتصالات خرپا
این اجزا در کنار یکدیگر، ساختار خرپایی تیرچه را ایجاد میکنند.
۱. میلگردهای کششی پایینی تیرچه
یکی از مهمترین اجزای خرپای تیرچه، میلگردهای پایینی یا میلگردهای کششی هستند.
این میلگردها در قسمت پایین خرپا قرار میگیرند و نقش مهمی در تحمل نیروهای کششی تیرچه دارند.
تعداد و قطر میلگردهای پایین باید بر اساس طراحی تیرچه و الزامات فنی پروژه تعیین شود و نمیتوان برای تمام دهانهها و شرایط بارگذاری، یک ترکیب ثابت را مناسب دانست.
وظایف اصلی میلگردهای پایینی
- تحمل نیروهای کششی
- مشارکت در مقاومت خمشی سیستم
- ایجاد بخش پایینی خرپای فولادی
- انتقال نیرو بین خرپای فولادی و بتن
به همین دلیل، کیفیت فولاد مورد استفاده در این قسمت اهمیت بالایی دارد.
۲. میلگرد بالایی تیرچه
میلگرد بالایی در قسمت فوقانی خرپای تیرچه قرار دارد.
این میلگرد با کمک میلگردهای زیگزاگ به میلگردهای پایینی متصل میشود و در شکلگیری هندسه خرپایی تیرچه نقش دارد.
میلگرد بالایی علاوه بر نقش سازهای، باعث حفظ شکل و پایداری شبکه خرپا در مراحل مختلف تولید، حمل و نصب میشود.
انتخاب نوع و قطر این میلگرد باید مطابق طراحی و مشخصات فنی تیرچه انجام شود.
۳. میلگردهای عرضی یا زیگزاگ
میلگرد زیگزاگ یکی از مشخصترین اجزای ظاهری تیرچه صنعتی است.
این میلگرد به شکل مورب بین میلگردهای بالایی و پایینی قرار میگیرد و با ایجاد ساختار خرپایی، اعضای طولی را به یکدیگر متصل میکند.
وجود زیگزاگ باعث میشود شبکه فولادی تیرچه به شکل یک خرپای منسجم عمل کند.
وظایف میلگرد زیگزاگ
- اتصال میلگردهای بالایی و پایینی
- حفظ هندسه خرپا
- مشارکت در انتقال نیروهای برشی
- افزایش پایداری شبکه فولادی
- ایجاد یکپارچگی در خرپای تیرچه
در استاندارد ملی ۲۹۰۹-۱، اجزای خرپای تیرچه و الزامات مربوط به ویژگیها و آزمون آن مورد توجه قرار گرفته است.
۴. بتن پاشنه تیرچه
بتن پاشنه قسمت بتنی در پایین تیرچه است که شبکه فولادی خرپا در آن قرار میگیرد.
پاشنه علاوه بر ایجاد یک پایه مناسب برای قرارگیری تیرچه، در زمان حمل، نصب و اجرای سقف نیز نقش مهمی دارد.
در فرآیند اجرای سقف، بلوکها بین تیرچهها قرار میگیرند و پس از قرارگیری آرماتورها و آمادهسازی، بتنریزی سقف انجام میشود.
اهمیت بتن پاشنه
بتن پاشنه باید:
- کیفیت مناسب داشته باشد؛
- پوشش مناسبی برای فولاد ایجاد کند؛
- هندسه یکنواخت داشته باشد؛
- در زمان حمل و نصب دچار شکستگی نشود؛
- با الزامات فنی تولید تیرچه مطابقت داشته باشد.
بنابراین کیفیت تیرچه فقط به کیفیت میلگردهای خرپا محدود نمیشود و بتن پاشنه نیز یکی از اجزای مهم محصول نهایی است.
۵. میلگردهای تقویتی
در برخی تیرچهها و شرایط طراحی، استفاده از میلگردهای تقویتی مورد نیاز است.
این میلگردها بسته به محاسبات سازه و شرایط پروژه میتوانند برای افزایش ظرفیت بخشهای مشخصی از تیرچه مورد استفاده قرار گیرند.
نکته مهم این است که استفاده از میلگرد تقویتی نباید بهصورت سلیقهای انجام شود؛ مقدار، محل و مشخصات آن باید بر اساس طراحی سازه و الزامات فنی تعیین شود.
۶. میلگردهای کمکی اتصال
در ساخت بعضی تیرچهها ممکن است از اجزای فولادی کمکی برای ایجاد اتصال یا تثبیت اجزای خرپا استفاده شود.
این اجزا به حفظ موقعیت صحیح میلگردها در فرآیند تولید کمک میکنند.
در تولید صنعتی، کنترل دقیق محل قرارگیری اجزای فولادی اهمیت زیادی دارد؛ زیرا تغییر هندسه خرپا میتواند بر عملکرد محصول تأثیر بگذارد.
۷. اتصال میلگردهای خرپا
یکی از تفاوتهای مهم تیرچه صنعتی با تیرچهای که بهصورت دستی تولید میشود، روش ساخت و اتصال اجزای فولادی است.
در تولید صنعتی، تجهیزات و فرآیند تولید برای ایجاد اتصالات یکنواختتر و کنترلشدهتر به کار گرفته میشوند.
در برخی الزامات اجرایی نیز استفاده از جوش مقاومتی نقطهای برای تولید خرپای تیرچه مورد تأکید قرار گرفته است. (همیار سازه)
البته نوع اتصال باید مطابق استاندارد و مشخصات فنی محصول باشد و صرفاً «جوشدار بودن» بهتنهایی معیار کافی برای کیفیت تیرچه نیست.

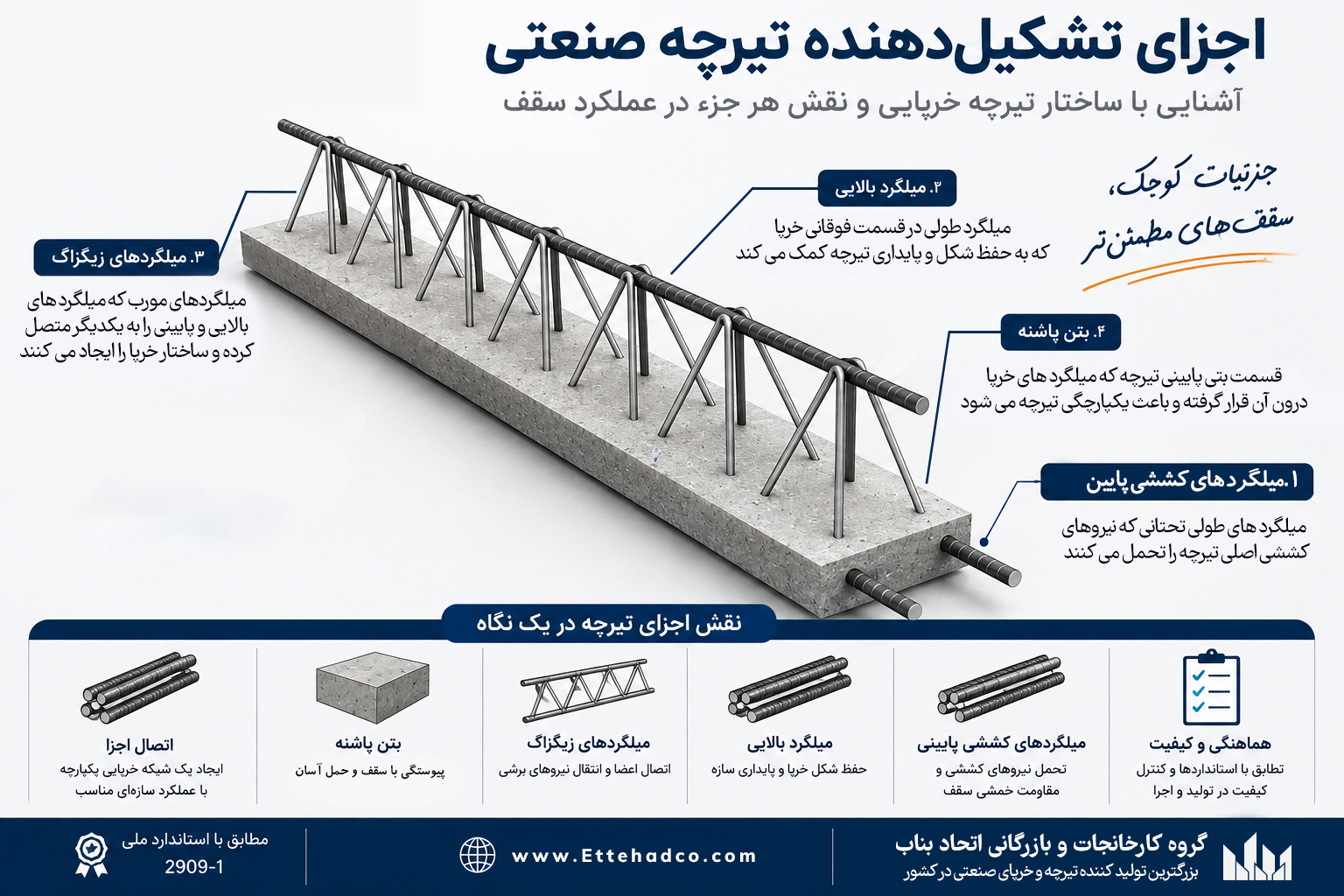

ساختار تیرچه صنعتی چگونه است؟
اگر تیرچه صنعتی را از نمای جانبی مشاهده کنیم، میتوان ساختار آن را به شکل زیر در نظر گرفت:
میلگرد بالایی
↓
میلگردهای زیگزاگ
↓
میلگردهای کششی پایینی
↓
بتن پاشنه
این اجزا در کنار یکدیگر یک عضو خرپایی پیشساخته را تشکیل میدهند.
تفاوت تیرچه صنعتی با تیرچه دستی چیست؟
یکی از تفاوتهای اصلی در فرآیند تولید و کنترل کیفیت است.
در تولید صنعتی، فرآیند ساخت خرپا با استفاده از تجهیزات تولیدی و کنترلهای مشخص انجام میشود؛ در حالی که در تولید دستی، میزان وابستگی محصول به مهارت نیروی انسانی و دقت اجرای اتصالات بیشتر است.
در اطلاعیهای از سازمان نظام مهندسی ساختمان استان تهران نیز استفاده از تیرچههای صنعتی ماشینی با فناوری جوش مقاومتی نقطهای به جای تیرچههای دستی مورد تأکید قرار گرفته است. (همیار سازه)
بنابراین هنگام خرید، بهتر است علاوه بر ظاهر تیرچه، روش تولید، مشخصات فولاد، کیفیت بتن پاشنه و مدارک کنترل کیفیت نیز بررسی شود.
آیا تعداد میلگردهای تیرچه ثابت است؟
خیر.
تعداد، قطر و مشخصات میلگردهای تیرچه به عواملی مانند:
- دهانه سقف
- بارگذاری
- فاصله تیرچهها
- مشخصات بلوک
- طراحی سازه
- شرایط تکیهگاهی
- الزامات اجرایی
وابسته است.
بنابراین نمیتوان گفت یک تیرچه با تعداد مشخصی میلگرد برای تمام ساختمانها مناسب است.
طراحی تیرچه باید توسط فرد متخصص و بر اساس مشخصات پروژه انجام شود.
چرا کیفیت میلگرد تیرچه اهمیت دارد؟
فولاد بخش مهمی از ساختار خرپای تیرچه را تشکیل میدهد. بنابراین استفاده از میلگرد دارای مشخصات فنی مناسب، برای دستیابی به عملکرد مورد انتظار ضروری است.
در هنگام خرید باید مواردی مانند:
- قطر میلگرد
- رده فولاد
- کیفیت سطح
- خواص مکانیکی
- گواهی فنی
- کارخانه تولیدکننده
بررسی شود.
استاندارد تیرچه صنعتی چیست؟
برای خرپای تیرچه و تیرچه خرپایی، استاندارد ملی ایران ۲۹۰۹-۱ یکی از مراجع اصلی است. این استاندارد مواردی مانند اجزای تیرچه خرپایی، ویژگیهای محصول، نشانهگذاری، نمونهبرداری، آزمونهای ابعادی و آزمون خیز را پوشش میدهد.
از سوی دیگر، نشریه ۵۴۳ دستورالعمل طراحی و اجرای سقفهای تیرچه و بلوک را ارائه میکند و موضوعاتی مانند طراحی، تولید، اجرای سقف و کنترل کیفیت را در بر میگیرد.
به همین دلیل هنگام خرید تیرچه صنعتی بهتر است فروشنده و تولیدکننده بتواند مشخصات فنی و مدارک مربوط به محصول را ارائه کند.
هنگام خرید تیرچه صنعتی به چه نکاتی توجه کنیم؟
قبل از خرید تیرچه صنعتی بهتر است موارد زیر بررسی شوند:
مشخصات فنی
قطر و تعداد میلگردها، ابعاد تیرچه و مشخصات بتن باید با نیاز پروژه مطابقت داشته باشد.
کیفیت جوش و اتصال
اتصالات خرپا باید یکنواخت و مطابق الزامات فنی باشند.
سلامت بتن پاشنه
پاشنه نباید دارای ترکها یا شکستگیهای مؤثر باشد.
کیفیت میلگرد
فولاد مورد استفاده باید دارای مشخصات فنی مناسب و قابل ردیابی باشد.
یکنواختی محصول
تیرچههای یک محموله باید از نظر ابعاد و ساختار، یکنواخت باشند.
مدارک فنی
در پروژههای ساختمانی، دریافت اطلاعات فنی و مدارک کنترل کیفیت محصول اهمیت زیادی دارد.
جمعبندی
تیرچه صنعتی از ترکیب یک خرپای فولادی و بتن پاشنه تشکیل میشود. خرپای فولادی نیز از اجزایی مانند میلگردهای کششی پایینی، میلگرد بالایی و میلگردهای زیگزاگ تشکیل شده و در صورت نیاز طراحی، اجزای تقویتی و کمکی نیز به آن اضافه میشوند.
کیفیت نهایی تیرچه به کیفیت تکتک این اجزا، دقت تولید، نحوه اتصال میلگردها، کیفیت بتن پاشنه و کنترل ابعادی و فنی محصول وابسته است.
برای تولید و کنترل تیرچه خرپایی، استاندارد ملی ۲۹۰۹-۱ و نشریه ۵۴۳ از مراجع مهم فنی هستند.
در گروه کارخانجات و بازرگانی اتحاد بناب، تیرچه صنعتی با تمرکز بر کیفیت مواد اولیه، فرآیند تولید و مشخصات فنی محصول عرضه میشود.
سوالات متداول
تیرچه صنعتی از چه اجزایی تشکیل شده است؟
تیرچه صنعتی خرپایی معمولاً از میلگردهای کششی پایینی، میلگرد بالایی، میلگردهای زیگزاگ، بتن پاشنه و در صورت نیاز میلگردهای تقویتی و کمکی تشکیل میشود.
میلگرد زیگزاگ تیرچه چه وظیفهای دارد؟
میلگرد زیگزاگ، میلگردهای بالایی و پایینی را به یکدیگر متصل کرده و در ایجاد ساختار خرپایی، پایداری و انتقال نیرو در تیرچه نقش دارد.
بتن پاشنه تیرچه چیست؟
بتن پاشنه بخش بتنی پایینی تیرچه است که شبکه فولادی خرپا در آن قرار میگیرد و در حمل، نصب و اجرای سقف نقش دارد.
استاندارد تیرچه صنعتی چیست؟
استاندارد ملی ایران 2909-1 به خرپای تیرچه و تیرچه خرپایی اختصاص دارد و مشخصات و روشهای آزمون آن را تعیین میکند.
آیا تعداد میلگردهای تیرچه برای همه پروژهها یکسان است؟
خیر. تعداد و قطر میلگردها باید بر اساس طراحی، دهانه، بارگذاری و مشخصات پروژه تعیین شود.
